Масштабируемост в файловой системе XFS
Пешеходов А. П. aka fresco, Вторник, 08 Ноябрь 2005, 16:26
В этом документе мы описываем архитектуру и реализацию новой файловой системы XFS для ОС SGI IRIX. Это файловая система общего назначения, предназначенная для использования как на рабочих станциях, так и на серверах. В центре внимания обзора находятся механизмы, используемые XFS для обеспечения мощной и производительно поддержки очень больших файловых систем (Very Large File System – VLFS). Поддержка VLFS включает в себя поддержку больших файлов, множества файлов, больших директорий и высокопроизводиельных операций ввода/вывода.
В обсуждение используемых в XFS механизмов мы включаем как описание специфичных дисковых (on-disk) структур данных, так и анализ причин, по которым именно они были выбраны. Мы детально обсудим широкое применение B+ деревьев, в том числе и в тех местах, где традиционно используются линейные структуры данных.
XFS предоставляется клиентам с декабря 1994 (начиная с IRIX 5.3), и мы продолжаем ее совершенствоват и расширять ее возможности в новых релизах. В документ мы включаем результаты тестов производительноти последней версии XFS, чтобы доказать перспективностьнаших идей.
XFS – это локальная файловая система нового поколения для рабочих станций и серверов SGI. Это ФС общего назначения с типичным для UNIX интерфейсом, которая одинаково хорошо работает как на рабочих станциях с 16 Mb оперативной памяти и единственным жестким диском, так и на многопроцессорнх серверах с гигабайтами RAM и терабайтами дискового пространства. В данном обзоре мы рассматриваем XFS с точки зрения механизмов, используемых ею для управления большими файловыми системами в мощных вычислительных комплексах.
Наиболее распространенны механизм, используемый XFS для увеличения масштабируемост – это широко применяющиеся B+ деревья. B+ деревья используются для отслеживания свободного пространства (вместо традиционных битовых карт (bitmaps)), для доступа к зонам (extents, зоны – непрерывные области дискового пространства, выделенные для размещения данных файла (пер.)) файла, номера которых уже не помещаются в inode. В B+ деревья выстраиваются элементы каталога (вместо образования обычных линейных списков). Наконец, динамически распределяемые inodes, физически разбросанные по всему диску, объединяются в памяти в единое B+ дерево. Кроме того, XFS использует схему асинхронного журналирования вывода (записи) для защиты изменений метаданных и обеспечения быстрого восстановления после сбоев. Мы также поддерживаем высокопроизводиельный файловый ввод-вывод, применяя длинные, распараллеленны I/O запросы (large, parallel I/O requests) и DMA, передавая данные непосредственномежду диском и пользовательски буфером. Эти механизмы позволяют восстанавливатьдаже очень большие файловые системы после сбоев, как правило, менее чем за 15 секунд, эффективно управлять VLFS и поддерживать производительноть файлового ввода-вывода на уровне пропускной способности аппаратуры, временами достигающей 300 Mb/s.
XFS предоставляется клиентам с декабря 1994 (с IRIX 5.3), она станет ФС, по умолчанию устанавливаемойна всех SGI системах, начиная с IRIX 6.2 (начало 1996). XFS достаточно стабильна и будет использоваться на всех серверах SGI и на многих сайтах наших клиентов. Далее в обзоре мы покажем, почему мы решили сосредоточиться на масштабируемост в реализации XFS, продемонстрируе результаты этого решения. Мы начнем с того, что объясним, почему мы решили разработать XFS с нуля, вместо того, чтобы доработать старую файловую систему IRIX. Затем мы опишем общую архитектуру XFS, расскажем о специфичных механизмах, которые позволяют ей масштабировать свои возможности и производительноть. В заключении мы представим результаты испытаний XFS на реальных вычислительный комплексах, демонстрирующие успех проекта.
В исследованиях, посвященных файловым системам, уже давно предрекалось скорое прекращение роста производительноти подсистем ввода-вывода, и мы в SGI также столкнулись с этим явлением. Проблемой стала не производительноть ввода-вывода нашей аппаратуры, а ограничения, наложенный старой файловой системой IRIX – EFS. EFS архитектурно подобна Berkley FFS, однако она использует зоны (extents) вместо отдельных блоков для распределения дискового пространства и ввода-вывода. EFS была не в состоянии поддерживать файловые системы размером более 8 Gb, файлы длиннее двух гигабайт или предоставлять приложению канал ввода-вывода с производительнотью на уровне пропускной способности аппаратуры. EFS не была спроектирована для работы на больших вычислительных системах, и ее возможностей уже не хватало для того, чтобы предоставить приложениям все возможности нового оборудования. Пока мы рассматривали направления возможного усовершенствоваия EFS, требования пользователей возросли настолько, что мы решили заменить ее полностью новой файловой системой.
Пример задачи, предъявляющей повышенные требования к файловой системе – размещение на диске несжатого видео в реальном времени. Для ее решения требуется пропускная способность приблизительно в 30 Mb/s на один поток, а один час такого видео занимает 108 Gb дискового пространства. В то время, как большинство людей работают со сжатым видео, и их потребности в производительноти подсистемы ввода-вывода удовлетворить относительно просто, многие клиенты SGI, к примеру, профессиональноработающие в данное области, нуждаются в возможности обработки несжатых видео-потоков. Другой пример хранения видео, повлиявший на дизайн XFS – film-сервер, вроде развертываемогоTimerWarner в Orlando. Этот сервер хранит тысячи сжатых фильмов. 1000 типичных файлов занимают около 2.7 Tb дискового пространства. Одновременное проигрывание двухсот 0.5 Mb/s MPEG-потоков требует пропускной способности файлового ввода-вывода в 100 Mb/s. Задачи управления базами данных и научные вычисления также предъявляют высокие требования к подсистеме I/O, причем масштабируемост и производительноть файловой системы здесь порой важнее, чем быстродействие CPU. Требованиями, которые мы получили из этих примеров, были: поддержка терабайтных дисковых разделов, огромных файлов и пропускной способность ввода-вывода в сотни мегабайт в секунду.
Мы также должны были гарантировать, что файловая система сможет полностью раскрыть возможности аппаратного обеспечения современных ЭВМ с минимальными накладными расходами. Сегодня high-end системы SGI демонстрируют производительноть ввода-вывода более чем в 500 Mb/s. Мы должны были сделать такую пропускную способность доступной приложениям, использующим файловую систему. Кроме того, требовалось реализовать XFS таким образом, чтобы она не расходовала лишние (unreasonable) память и процессорное время.
Проектируя XFS, мы сосредоточилисьна специфических проблемах, с которыми сталкивались как EFS, так и другие файловые системы. В этом разделе мы рассмотрим несколько проблем, решенных нами при разработке XFS, а также покажем, почему механизмы, применяемые в других файловых системах, малоэффективны.
Медленное восстановление после сбоя
Файловые системы, процедура восстановления которых после сбоя зависит от размера раздела, практически не применимы для поддержки VLFS, т. к. их данные будут недоступны долгое время после краха. EFS и другие файловые системы, основанные на BSD FFS, слабы в этой области из-за их зависимости от программы восстановления к корректному состоянию. Работа fsck на разделе объемом более 8 Gb с сотнями тысяч inodes занимает сегодня несколько минут. Это слишком долго, чтобы удовлетворить современные требования к оперативности доступа к данным, и это время будет только увеличиваться с ростом размеров разделов. Разработанные в последнее время файловые системы применяют технику восстановления баз данных в своих процедурах коррекции метаданных, чтобы избежать этой проблемы.
Неспособность поддерживать большие разделы
Мы нуждались в файловой системе, которая могла бы адресовать даже петабайты (пета - 10<sup>15</sup>) дискового пространства, однако все существующие ФС ограничены в размере несколькими гигабайтами, или, в лучшем случае, терабайтами. EFS адресует только 8 Gb дискового пространства. Эти ограничения проистекают из использования немасштабируемы структур данных, например битовых карт (bitmaps) или 32-битных указателей на дисковые блоки повсюду в файловой системе. 32-битные указатели могут адресовать только чуть более 4G блоков, что при размере блока в 8 kb означает ограничение размера раздела в 32 Tb.
Неспособность поддерживать большие разреженные (sparse) файлы
Ни одна из существующих файловых систем не обеспечивает поддержки разреженных файлов в 64-битном режиме. EFS не поддерживает разреженные файлы вообще. Большинство других используют разработанную для FFS схему учета блоков (block mapping). Мы же решили, что будем управлять пространством, выделенным файлу, посредством зон переменной длины (будут описаны ниже), с которыми не работают схемы в стиле FFS. В FFS каждый элемент блочной карты указывает только на один блок файла, а три уровня косвенных ссылок позволяют найти любой блок, принадлежащий файлу. Такая схема требует, чтобы все элементы блочной карты файла указывали на зоны одинакового размера (или на блоки), потому что смещение элемента в карте не хранится в самом элементе, что заставляет каждый элемент (entry) иметь фиксированное положение в дереве, чтобы быть найденным.
(здесь я плохо понял логику, судите сами: This is because it does not store the offset of each entry in the map with the entry, and thus forces each entry to be in a fixed location in the tree so that it can be found. (пер.))
К тому же, 64-битное адресное пространство не может быть обеспечено без введения дополнительных уровней косвенных указателей в схему учета блоков FFS.
Неспособность поддерживать большие непрерывные файлы
Другая проблема состоит в том, что во многих других файловых системах механизмы размещения больших непрерывных (contiguous) файлов масштабируются плохо. Большинство из них, включая EFS, используют линейные битовые карты для отслеживания свободных и занятых блоков - поиск больших областей непрерывного пространства в них неэффективен. В EFS это привело к появлению “узкого места” (bottleneck) в производительноти операций записи вновь размещенных файлов. Для других файловых систем, например FFS, это не является столь серьезной проблемой, т. к. они не слишком стремятся размещать файлы непрерывно (такая политика размещения приводит к фрагментации файлов и, в конечном итоге, к еще большему падению производительноти (пер.)).
Неспособность поддерживать большие директории
Еще одна область, где unix-like файловым системам нечем похвастаться – поддержка каталогов с большим (более нескольких тысяч) количеством файлов. В то время, как некоторые из них, например, Episode или VxFS, по крайней мере ускоряют поиск по каталогу, применяя хеширование, большинство ФС используют простой перебор для поиска конкретного элемента. Производительноть поиска и вставки элемента в таких файловых системах падает с ростом числа файлов в директории. Другие используют схемы хеширования в памяти простых дисковых структур. Такие алгоритмы показывают неплохую производительноть, однако на больших каталогах расходуют слишком много памяти. Эта проблема относится и к некоторым не-UNIX файловым системам, например NTFS и Cedar, использующим B-деревья для индексирования элементов в директории.
Неспособность поддерживать большое количество файлов
Несмотря на то, что EFS и другие ФС теоретически могут иметь большое количество файлов, на практике это невозможно. Дело в том, что число inodes в такой ФС жестко задается при ее создании. Создавая большое количество inodes, мы отдаем под них много свободного места, которое долгое время (ли вообще никогда) не будет использоваться. Реальное количество файлов, которые будут существовать в системе, редко известно с достаточной точностью при ее создании. Episode и VxFS решают эту проблему, позволяя динамически увеличивать количество inodes во время использования файловой системы.
Есть еще несколько проблем с EFS и другими файловыми системами, которые мы учитывали, создавая XFS. Несмотря на то, что эти проблемы не имели большого значения в прошлом, мы предположили, что правила проектирования файловых систем вскоре изменятся. Далее в этом обзоре рассматривается XFS и применяемые в ней пути решения описанных выше задач масштабирования.

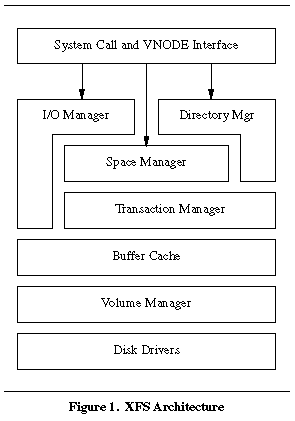

Схема 1 дает общую структуру XFS в виде блок-схемы.
Обобщенная структура XFS подобна обычной файловой системе с добавлением менеджера транзакций (transaction manager) и менеджера разделов (volume manager). XFS полностью поддерживает все файловые интерфейсы UNIX и соответствует стандартам POSIX и XPG4. Она располагается ниже интерфейса VNODE в ядре IRIX и ипользует весь спектр сервисов ядра, включая буферный/страничный кэш (buffer/page cache), кэш поиска имен в каталоге (directory name lookup cache) и динамический vnode кэш.
XFS представлена несколькими модулями, каждый из которых реализует определенную часть ее функциональност. Основная и наиболее важная часть файловой системы – space manager (менеджер пространства). Этот модуль управляет свободным местом в ФС, размещением inodes и выделением дискового пространства конкретным файлам. I/O manager (менеджер ввода-вывода) отвечает за выполнение файловых запросов на ввод-вывод и обращается к space manager для выделения и отслеживания дискового пространства для файлов. Directory manager (менеджер директорий) реализует пространство имен файловой системы. Buffer cache используется всеми частями XFS для кэширования в памяти содержимого наиболее часто запрашиваемых блоков указанного раздела. Он представляет собой интегрированныйстраничный и файловый кэш, разделяемый всеми ФС в ядре. Transaction manager используется другими частями файловой системы для того, чтобы сделать все операции изменения метаданных XFS атомарными, позволяя быстро восстановить целостность файловой системы после сбоя. Модульная реализация XFS достаточно сложна - в настоящее время она включает более 50 000 строк C кода, в то время как EFS представляла собой лишь около 12 000 строк.
Volume manager, используемый в XFS (называемый XLV), реализует слой абстракции файловой системы от конкретного диска. XLV выполняет все дисковые операции чтения, записи и отображения, запрашиваемые файловой системой. Сама XFS ничего не знает о расположении и геометрии тех устройств, на которых она работает. Отделение дисковых операций от основного кода файловой системы сильно упростило ее реализацию и использование.
XFS эффективно поддерживает все атрибуты VLFS. Этот раздел описывает механизмы, посредством которых была достигнута такая хорошая масштабируемост.
Allocation Groups
XFS является полностью 64-битной файловой системой. Все глобальные счетчики в ФС имеют разрядность 64-bit. Адреса блоков и номера inode также 64-битны. Что бы избежать применения во всех структурах данных файловой системы 64-хбитных чисел, физически ФС разделяется на области, называемые Allocation Groups (AG). Это что-то вроде cylinder groups в FFS, однако AGs были введены для улучшения масштабируемост и распараллеливаня файловых операций, а не для удобства управления дисковым пространством.
AGs сохраняют размеры структур данных в XFS в таком диапазоне, в котором они могут наиболее эффективно управляться, не разбивая ФС на большее число плохо контролируемых частей. Allocating Groups имеют 0.5 – 4 Gb в размере, каждая из них располагает собственными структурами данных для управления свободным местом и inodes в пределах своих границ. Разбиение файловой системы на AG ограничивает размеры структур данных, предназначенныхдля отслеживания свободного места и inodes. Этот прием также позволяет во внутренних структурах AG использовать относительные указатели на блоки и inode, и, таким образом, удерживать разрядность этих указателей в пределах 32 bit. Все это также помогает сохранить размеры структур данных в AG на оптимальном уровне.
Allocating groups только иногда применяются для более удобного сосредоточения данных. Вообще они слишком велики, чтобы эффективно решать эти задачи. Мы же группируем данные вокруг отдельных файлов и директорий. Как и в FFS, каждый раз при создании нового каталога мы не помещаем его в AG, в которой располагается родительский каталог. Как только директория была размещена (allocated), мы пытаемся выделять место для inodes ее самих файлов физически вокруг данной директории. Этот алгоритм отлично работает для каталогов с большим количеством мелких файлов – они все размещаются на диске смежно. Работая с большими файлами, мы пытаемся выделять зоны около inode, а впоследствии – рядом с уже существующими блоками файла, выбирая свободные блоки таким образом, чтобы файл располагался на диске как можно более непрерывно. Конечно, файлы и директории не ограничены свободным местом в пределах одной AG. Пока структуры обслуживают данные внутри своей AG, в них применяются относительные указатели, а глобальные структуры данных, описывающие лишь некоторые файлы и каталоги, могут ссылаться на блоки и inodes в любом месте ФС.
Другая цель allocating groups – достижение явного параллелизма в управлении свободным местом и размещении inodes. Файловые системы предыдущего поколения, такие, как EFS, имеют однопоточный механизм выделения и освобождения дискового пространства. На больших файловых системах с множеством использующих их процессов такой алгоритм может создать серьезные проблемы. Сделав структуры в каждой AG независимыми, мы в XFS добились, что операции с дисковым пространством и inodes могут выполняться параллельно по всей ФС. Таким образом, несколько пользовательски процессов могут одновременно запросить свободное место или новый inode, и ни один из них не будет заблокирован (т. е. не будет ждать, пока с метаданными поработает другой процесс (пер.)).
Управление свободным пространством (free space management)
Space management – ключ к хорошим показателям масштабируемост и производительноти файловой системы. Эффективно выделяя и освобождая дисковое пространство, мы существенно уменьшаем фрагментацию файловой системы и увеличиваем ее производительноть. На замену блочно-ориентированнымбитовым картам в XFS пришли заточенные под зоны (extents) структуры, состоящие из пары B+ деревьев в каждой AG. Элементы этих деревьев – дескрипторы зон свободного пространства в AG – содержат относительный адрес стартового блока и длину зоны. Одно из деревьев индексирует зоны по стартовому блоку, другое – по длине. Двойное индексирование позволяет гибко и эффективно находить свободные зоны в зависимости от типа запроса на выделение (по адресу или по длине).
Поиск по таким B+ деревьям гораздо эффективнее перебора битовой карты, т. к. не тратится время на сканирование уже размещенных блоков и нахождение длины зоны. Согласно нашим моделям, B+ деревья свободных зон гораздо более эффективны и гибки, чем иерархические bitmap-схемы. К сожалению, результаты этого моделирования были потеряны, поэтому нам придется дать аналитические разъяснения. В отличие от бинарных схем, B+ деревья не имеют никаких ограничений на выравнивание и размер свободных зон – вот почему мы считаем их гибкими. Поиск зоны данного размера по B+ дереву, индексированном (возможно, правильнее перевести – отсортированном (пер.)) по длине, и поиск зоны рядом с данным блоком по дереву, индексированном по стартовому адресу – это операции сложности O(logN) (в отличие от последовательноо сканирования битовой карты, имеющего сложность O(N) (пер.)). Поэтому мы считаем B+ деревья более эффективными, нежели бинарные схемы учета свободно пространства. Конечно, реализация B+ деревьев гораздо более сложна, чем у бинарных схем, однако мы уверены, что выигрыш в гибкости и производительноти, получаемый с их помощью, компенсирует все затраты.
Поддержка больших файлов
XFS обеспечивает 64-битное разреженное адресное пространство для каждого файла. 64-битные указатели позволяют теоретически иметь поистине огромные файлы. Чтобы сохранять небольшими размеры карты файла (file allocation map), XFS использует карту зон вместо карты блоков. Элементы зонной карты – это дескрипторы протяженных участков выделенных файлу блоков. Каждый элемент содержит смещение блока элемента в файле (consists of the block offset of the entry in the file), длину зоны и адрес ее первого блока.
Несмотря на экономию места с помощью зонных карт, разреженные файлы все еще могут потребовать большого числа элементов в карте зон файла. Когда количество выделенных файлу зон превысит максимально возможное для размещения в XFS inode, мы используем B+ дерево с корнем в inode (we use a B+ tree rooted within the inode) для управления дескрипторами зон. Дерево индексировано по полю block offset в дескрипторе зоны. Структура B+ дерева позволяет нам отслеживать миллионы дескрипторов зон, и, в отличие от решений в стиле FFS, не вынуждает зоны иметь одинаковый размер. Сохраняя смещение и длину каждой записи в качестве записи в зонной карте, мы получаем преимущества наличия записей в карте, которые могут указывать на зоны различной длины; в обмен на более сложную реализацию карты и меньшее разветвление на каждом уровне дерева карты (так как отдельные записи стали больше мы умещаем меньшее их количество в каждый блок).
Поддержка большого количества файлов
Поддерживая очень большие файлы, XFS так же поддерживает очень много файлов. Количество файлов в файловой системе ограничено только ее размером. Взамен статическому размещению inodes при создании ФС, XFS имеет механизм динамического выделения inodes по запросу. Это освобождает пользователя от необходимости предсказывать количество необходимых файлов и пересоздавать в последствие ФС, если это количество было угадано неверно.
Механизм динамического выделения inodes требует использования нескольких служебных структур данных для отслеживания физического расположения этих inodes. В XFS каждая allocating group управляет inodes, размещенными в ее пределах. AG использует B+ древо для индексирования координат (location) своих inodes. Inodes размещены в группах по 64 inodes. Дерево inodes в каждой AG хранит данные о положении этих групп и о том, находится ли каждый inode в группе в использовании. Сами inode не содержаться в B+ дереве. Элемент дерева только показывает, где в пределах AG располагается данная группа.
B+ дерево inodes, содержащее только смещение каждой группы inode, может, тем не менее, управлять миллионами inodes. Платой за такую гибкость послужила дополнительная сложность реализации ФС. Алгоритм принятия решения о размещении нового пакета inodes и сохранении данных о нем требует сложности, которая отсутствует в других файловых системах. Наконец, наличие разреженного пространства номеров inodes (sparse inode numbering space) заставило нас использовать 64-хбитные номера, что вызвало необходимость доработки целого ряда системных интерфейсов с целью возвращения приложению стандартного описателя файла.
Поддержка больших директорий
Миллионы файлов на разделе XFS нуждаются в представлении в пространстве имен фаловой системы. XFS реализует традиционное для UNIX name space. Однако, в отличие от существующих UNIX-ФС, XFS может эффективно поддерживать большое количество файлов в директории, использую для их индексации дисковые (on-disk) B+ дереья.
B+ деревья каталогов немного отличаются от других древовидных структур в XFS. Дело в том, что ключи для индексирования элементов дерева – имена файлов в директории – могут иметь длину от 1 до 255 байт. Что бы скрыть этот факт от алгоритма управления деревом, имена элементов каталога хешируются специальной функцией, возвращающей 4-байтное число, используемое в дальнейшем при индексации элементов дерева. Элементы каталога хранятся в листьях B+ дерева, содержащих полное имя и номер inode для данного элемента. Так как хеш-функция, используемая в данном алгоритме, несовершенна, он (алгоритм) должен обеспечить корректное управление элементами каталога с совпадающими ключами – такие элементы хранятся последовательно(друг за другом) в B+ дереве. Использование фиксированного размера ключа во внутренних узлах B+ дерева упрощает код управления деревом, но отсутствие гарантии уникальности ключей (из-за несовершенства хеш-алгоритма) вновь серьезно его усложняет. Однако мы уверены, что это усложнение алгоритмов индексации дерева более чем оправдано за счет увеличения скорости работы с каталогами, которую дают нам B+ деревья.
Использование маленьких, постоянных по размеру ключей во внутренних узлах дерева увеличивает его ширину и уменьшает высоту (сравнительно с использованием больших ключей переменной длины). Т.к. внутренние узлы имеют фиксированный размер, равный размеру блока в ФС, то маленьких ключей в узле поместиться больше. Поэтому внутренние узлы имеют больше потомков, и ширина дерева возрастает. Уменьшая за счет этого высоту дерева, мы уменьшаем число уровней , которые придется просканировать для поиска заданного элемента. B+ деревья делают операции удаления, вставки и поиска элемента в каталоге невероятно эффективными, однако операция получения листинга каталога с миллионами элементов все еще крайне непрактична – в том числе из-за объемов выходных данных
Поддержка быстрого восстановления после сбоя
Файловая система с размерами и сложностью XFS практически не может быть восстановлена процедурой, проверяющей корректность всех метаданных. Это будет продолжаться бесконечно долго. Рассмотрим, к примеру, операцию восстановления таблицы inodes в XFS. Т. к. inodes размещены не в известном заранее одном месте, а произвольно, просмотр всех inodes в худшем случае – при разрушении B+ деревьев – может потребовать сканирования всего диска. Чтобы избежать этих проблем, XFS использует схему предварительнойзаписи изменений метаданных, позволяющую вносить эти изменения атомарно.
XFS журналирует все изменения метаданных, включая операции с суперблоком, AGs, inodes, каталогами и свободным пространством. XFS не журналирует пользовательски данные. Например, создание файла требуется сохранить в журнал блок каталога, содержащий новый элемент, вновь размещенный inode, блок inode allocation tree, описывающий этот inode, блок заголовка AG и суперблок, содержащие количество свободных inodes. Элемент журнала по каждому из этих пунктов содержит заголовочную информацию, описывающую данный блок или inode, и копию самого блока или inode.
Сохранение в журнале копий модифицируемых метаданных делает процедуру восстановления ФС независимой от ее размера и сложности. Восстановление метаданных из журнала сводится к простому переносу копий блоков из лога в те места на диске, где они должны были находиться. Алгоритм журналирования не знает, что он, к примеру, восстанавливаетB+ дерево - он просто перезаписывает определенные блоки в файловой системе.
К сожалению, использование журнала транзакций не позволяет полностью отказаться от программ восстановления ФС. Аппаратные и программные ошибки, затирающие случайные дисковые блоки, вообще неисправимы с помощью журналирования – они могут привести к недоступности содержимого даже журналируемой файловой системы. Мы не выпустили подобную программу с первым релизом XFS, наивно полагая, что она не понадобится, однако пользователи убедили нас, что мы ошиблись – у них оставался единственный способ вернуть к жизни разрушенную XFS: пересоздать ее с помощью mkfs и восстановить данные с резервных копий. Мы планируем предоставить пользователям программу восстановления XFS в ближайшем будущем.
На ряду с поддержкой больших дисковых пространств, XFS разработана для обеспечения высокопроизводиельного доступа к файлам и файловой системе. XFS задумана для работы на больших разреженных дисковых массивах, в условиях совокупной пропускной способности аппаратных средств от десятков до сотен Mb/s.
Ключами к достижению столь высокой производительноти являются оптимально подобранный размер и эффективное распараллеливане I/O-запросов. Современные жесткие диски имеют более высокую пропускную способность при выполнении ввода-вывода большими блоками. В дисковых массивах потребность в обмене большими кусками данных еще больше, потому что длинные запросы состоят из множества маленьких – к каждому диску. Т.к. размер отдельного I/O-запроса ограничен, важно выполнять множество запросов параллельно, чтобы распределять нагрузку между всеми устройствами. Совокупная пропускная способность дискового массива будет достигнута только в том случае, если все устройства в массиве равномерно загружены.
В этом разделе мы опишем, каким образом XFS позволяет приложениям полностью использовать пропускную способность, предоставляемую аппаратурой. Мы начнем с описания механизма размещения больших непрерывных (continguous) файлов, затем расскажем о выполнении ввода-вывода на такие файлы, и закончим описанием эффективных алгоритмов работы с метаданными.
Непрерывное размещение файлов
Первый шаг к обеспечению возможности выполнять ввод-вывод посредством длинных I/O-запросов – размещение файлов как можно более непрерывно, т.к. размер запроса к устройству ограничен количеством непрерывно расположенных блоков в файле, над которым выполняется операция чтения или записи.
Отложенное размещение (Delaying Allocation)
Одна из ключевых особенностей XFS в деле непрерывного размещения файлов – это отложенное выделение зон (delayed file extent allocation). Алгоритм delayed allocation использует “ленивые” техники назначения физических блоков файлу. Вместо того, чтобы выделять блоки файлу в момент его записи в кэш, XFS просто резервирует блоки в файловой системе, размещая данные в специальных буферах, называемых виртуальными зонами (virtual extents). Только когда буферизованные данные сбрасываются (flush) на диск, виртуальным зонам назначаются конкретные блоки. Решение о размещение файла на диске откладывается до момента, когда ФС будет располагать более точной информацией о конечном размере файла. Когда весь файл содержится в памяти, то он обычно может быть размещен в одном куске непрерывного дискового пространства. Файлам, не умещающимся в памяти, алгоритм delayed allocation позволяет быть размещенными гораздо более непрерывно, чем это было бы возможно без его применения.
Механизм отложенного размещения хорошо соответствует концепции современной файловой системы, т.к. его эффективность возрастает с увеличением объема системной RAM - чем больше данных будет буферизовано в памяти, тем более оптимальные решения по их размещению будет принимать XFS. Кроме того, файлы с малым временем жизни могут вовсе не получить физического воплощения на диске – XFS просто не успеет принять решение о размещении до их удаления. Такие короткоживущие файлы – обычное дело в UNIX-системах, и механизм delayed allocation позволяет существенно уменьшить количество модификаций метаданных, вызванных созданием и удалением таких файлов, а также устранить их влияние на фрагментацию ФС.
Другой плюс отложенного размещения состоит в том, что файлы, записанные беспорядочно, но не имеющие “дыр”, чаще всего будут размещаться на диске рядом. Если все “грязные” данные могут быть буферизованы в памяти, то пространство для этих данных скорее всего будет размещено непрерывно в тот момент, когда они сбрасываются (flushed) на диск. Это особенно важно для приложений, пишущих данные в отображенные (mapped) файлы, когда случайный доступ – правило, а не исключение.
Поддержка больших зон (large extents)
Для эффективного управления большими непрерывными зонами дискового пространства XFS использует очень большие дескрипторы зон в карте зон файла. Каждый дескриптор может описывать более двух миллионов дисковых блоков, т.к. мы используем 21-битное число для хранения длины зоны. Описание множества блоков в одном дескрипторе экономит процессорное время, устраняя операцию сканирования зонной карты файла с целью поиска непрерывных кусков.
Дескрипторы зон в XFS – это 16-байтные структуры данных. В действительност это их сжатый размер, т.к. в памяти дескриптор зоны нуждается в 20 байтах: 8 на смещение в файле, 8 на номер первого блока и 4 на длину зоны. Наличие таких больших дескрипторов зон освобождает место в inode, которое раньше тратилось на большое количество меньших указателей на зоны (как в EFS – 8 байт). Мы считаем, что это разумный подход.
Поддержка блоков различных размеров
В дополнение ко всем приемам обеспечения непрерывности выделения дискового пространства, XFS поддерживает размер блока от 512 байт до 64 kb. Размер блока файловой системы – это минимальный размер для I/O-запросов и запросов на размещение. Он также является элементарной единицей фрагментации файловой системы. При выборе размера блока следует учитывать, что вместе с ним возрастает и внутренняя фрагментация. Файловые системы с множеством мелких файлов, например, серверы новостей, обычно используют маленький размер блока, чтобы избежать траты места на внутреннюю фрагментацию. Для ФС, хранящих большие файлы, напротив выбирают большой размер блока, чтобы уменьшить внешнюю фрагментацию зон файлов и всей ФС.
Противодействиефрагментации ФС
Практика показала, что длительное накопление фрагментации в FFS может существенно снизить ее производительноть – на величину от 5 до 15 процентов. Эта фрагментация – результат создания и удаления файлов в течение какого-то времени. Даже если все файлы изначально размещаются на диске непрерывно, после удаления нескольких из них оставшиеся будут разделены кусками свободного пространства. Это называется фрагментацией свободного места. Учитывая склонность XFS к выполнению длинных I/O-запросов для непрерывного размещения файлов, мы ожидали падения ее производительноти.
Однако, несмотря на то, что XFS не может полностью справиться с этой проблемой, по нескольким причинам ее воздействие не столь серьезно, как того следовало бы ожидать. Первая причина – комбинация отложенного размещения и allocation B+ trees. Используя 2 этих механизма, XFS делает запросы на выделение больших зон, и allocator имеет возможность быстро и эффективно подобрать наиболее соответствующий ситуации отрезок дискового пространства. Это помогает отсрочить проблему фрагментации и существенно уменьшить ее влияние на производительноть после ее появления. Вторая причина заключается в том, что XFS-разделы, как правило, намного больше разделов, обслуживаемых EFS или FFS, и, как следствие, XFS располагает большим количеством свободного дискового пространства, поэтому файловая система подвергнется фрагментации лишь со временем. И последнее – файловые системы обычно используются для хранения либо нескольких больших файлов, либо множества мелких. В первом случае фрагментация вообще не будет проблемой, т.к. размещение и удаление больших файлов все равно оставляет в ФС протяженные области непрерывного свободного пространства. Во втором случае фрагментация также не станет серьезной проблемой, т.к. мелкие файлы не нуждаются в больших зонах непрерывного пространства. Однако в долгосрочной перспективе мы все же считаем, что фрагментация может существенно сказаться на производительноти XFS, поэтому мы собираемся выпустить утилиту для дефрагментации XFS-разделов онлайн.
Файловый ввод-вывод
Поскольку мы сумели обеспечить непрерывное расположение файлов на диске, дальнейшие надежды на повышение производительноти были возложены на I/O-manager, который должен читать и записывать файлы через длинные запросы к диску, использую всю его пропускную способность. XFS использует группировку запросов, упреждающее чтение, отложенную запись и распараллеливане в процесс эксплуатации оборудования. Для повышения производительноти XFS предоставляет приложениям возможность перемещать данные напрямую между памятью и диском, использую DMA. Все эти приемы подробно описаны в данном разделе.
Обработка запросов на чтение (read reguests)
Чтобы добиться высокой производительноти последовательноо чтения, XFS использует большие read-буферы и множественные буферы упреждающего чтения. Под большими read-буферами мы подразумеваем то, что для последовательноо чтения мы используем большой элементарный (минимальный) размер буфера (обычно 64kb). Конечно для файлов, меньших, чем элементарный размер буфера, мы уменьшаем его до длины файла. Однако, даже если приложение запрашивает чтение лишь маленького кусочка большого файла, I/O-менеджер все равно читает 64 kb данных этого файла. Для объемных запросов на чтение XFS увеличивает буфер до длины запрашиваемого участка. Этот прием очень похож на группирующее чтение SunOS, однако он более агрессивно использует память с целью ускорения ввода-вывода.
XFS использует также множественные буферы упреждающего чтения для эффективного распараллеливаня запросов к дисковым массивам. Традиционные UNIX-системы одномоментно используют только один буфер упреждающего чтения (read-ahead buffer). Для последовательноо чтения XFS имеет в запасе 2-3 запроса одинакового размера в первом I/O-буфере. Число запросов изменяется потому, что мы стараемся иметь 3 упреждающих запроса, но не забываем ждать, пока приложение немного догонит процесс упреждающего чтения, прежде, чем выполнять новые запросы. Запросы множественного упреждающего чтения нагружают диски в массиве, пока приложение занято обработкой прочитанных данных. Большее количество таких буферов позволяет нам одновременно нагружать больше дисков в массиве. XFS не выполняет упреждающее чтение вслепую, а всегда “ждет” приложение, не загружая диски бессмысленным чтением большого количества данных, которые могут оказаться не востребованнымипользователем.
Обработка запросов на запись (write requests)
Для достижения хорошей производительноти записи XFS использует агрессивную группировку (clustering) запросов на запись. “Грязные” данные файла буферизуются в памяти в отрезках по 64 kb, и когда такой отрезок выбран для сброса на диск, он группируется (it is clustered) с другими непрерывными отрезками для формирования длинного write-запроса. Эти пакеты пишутся на диск асинхронно – участки файлового кэша посылаются на разные диски массива одновременно. Это заставляет все диски массива обрабатывать постоянный поток write-запросов.
Отложенная запись (write behind), используемая XFS, тесно взаимосвязана с отложенным размещением, описанным выше. Чем дольше мы откладываем сброс данных файла на диск, тем более оптимальное размещение получат эти данные. Здесь важно сохранить баланс между загрязнением памяти и перегрузкой аппаратуры. Это задача, главным образом, файлового кэша, однако, она не будет подробно описана в этом документе.
Использование прямого ввода-вывода (direct I/O)
На системах с большими дисковыми массивами не редки ситуации, в которых аппаратура способна обрабатывать данные быстрее, чем CPU сбрасывает их из кэша – то есть процессор становится узким местом в канале передачи данных между приложением и файлом. Для подобных случаев XFS поддерживает то, что мы называем прямым вводом-выводом. Этот механизм позволяет приложению читать и записывать данные без посредства файлового кэша. Пользовательски буфер обменивается данными прямо с диском, используя DMA. Это избавляет нас от затрат на копирование данных в файловый кэш и позволяет приложению самостоятельно контролировать размер запроса к диску. Direct I/O подобен традиционному механизму UNIX – сырому доступу к диску (raw disk access), отличие состоит лишь в способах адресации, осуществляемой в direct I/O посредством карты зон файла.
Прямой ввод-вывод позволяет приложениям использовать всю пропускную способность устройства, вместе с тем избавляя его от сложностей raw access. Приложения обрабатывают файлы намного большие, чем объем системной памяти, и могут избежать использования дискового кэша, т.к. для них он бесполезен. Приложения типа баз данных, воспринимающие дисковый кэш крайне негативно, могут вовсе избежать его использования, довольствуясь выгодами от работы с нормальными файлами. Механизм direct I/O также необходим приложениям реального времени.
Недостатками direct I/O можно считать то, что он более ограничен, чем традиционный для UNIX файловый ввод-вывод, и требует большей сложности от использующих его приложений. Под ограниченностью понимается необходимость следить за выравниванием запросов по границам блоков и кратностью длины запросов размеру блока. Обычно это требует от приложения более сложных, чем при нормальной обработке данных через файловый кэш, техник буферизации запроса. Direct I/O также требует наличия большого количества приложений, формирующих эффективные запросы. Если всего один процесс пишет в файл, используя индивидуальные 4-килобайтные direct I/O запросы, он будет работать значительно медленнее, чем если бы использовался файловый кэш, группирующий данные в длинный запрос. Несмотря на то, что direct I/O никогда не заменит буферизованный ввод-вывод, он остается полезной альтернативой для сложных приложений, нуждающихся в быстром вводе-выводе.
[b]Поддержка многопоточности/b]
Другая проблема на пути достижения высокой производительноти состоит в том, что многие UNIX-ФС позволяют одному потоку (thread) блокировать inode при работе с файлом. Эта блокировка гарантирует, что только один процесс может выполнять ввод-вывод на данном файле в конкретный момент времени.
XFS использует более гибкую схему блокирования (locking), позволяющую нескольким процессам работать с файлом одновременно. При использовании нормального, буферизованноговвода-вывода множество приложений может одновременно читать данные из файла, но только одно из них имеет право записывать. Ограничение на количество пишущих процессов проистекает из особенностей реализации, а не из недостатков архитектуры, и, в конечном счете, будет устранено. Когда используется прямой ввод-вывод, множество процессов могут одновременно и без ограничений работать с одним файлом. В настоящее время, при наличии direct I/O и множества пишущих приложений, мы перекладываем работу по упорядочению запросов на запись в один и тот же участок файла на приложение (т.е. сохранены будут только данные, записанные последними (пер.)). В этом состоит отличие от традиционных UNIX-ФС, где запись в файл является атомарной операцией, отделенной от всех остальных, и это является одной из главных причин, по которым мы до сих пор не поддерживаем многопоточную запись при использовании буферизованноговвода-вывода.
Реализация параллельного доступа к файлу может дать существенный прирост производительноти ввода-вывода. В случае, если процесс обмена данными между приложением и файлом тормозит процессор, осуществляющий копирование данных в файловый кэш, механизм распараллеливаня доступа к файлу позволяет привлечь к копированию несколько процессоров. При использовании direct I/O на большом дисковом массиве распараллеливане доступа позволяет одновременно направлять несколько запросов нескольким дискам. Эта возможность особенно важна для систем, подобных IRIX, осуществляющих асинхронный ввод-вывод с использование потоков. Без параллельного доступа к файлам асинхронные запросы выполнялись бы, фактически, последовательно(из-за блокировки inode), не давая никакого выигрыша в производительноти.
Доступ к метаданным
Еще один аспект производительноти файловой системы – это процедуры манипулирования метаданными. Для многих приложений скорость создания, удаления и изменения файлов и каталогов не менее важна, чем скорость ввода-вывода. XFS решает проблему манипуляций с метаданными с трех направлений. Первое – использование журнала транзакций для обеспечения быстрого восстановления метаданных. Второе – применение лучших структур данных (B+trees (пер.)) для упрощения процедур сканирования и изменения метаданных с линейного до логарифмическог уровня сложности (имеется в виду упрощение алгоритма до сложности O(logN) (пер.)). Третье – распараллеливане процедур поиска и обновления различных частей файловой системы. Мы уже подробно обсудили применяемые в XFS структуры данных, а в этом разделе сосредоточимся на описании журнала транзакций и параллелизма.
Журналирование транзакций
Проблема, актуальная для традиционных UNIX-ФС – использование ими упорядоченных синхронных алгоритмов изменения дисковых (on-disk) структур данных для того, чтобы сделать эти изменения восстановимыми с помощью программ типа fsck. Синхронная запись изменений метаданных существенно снижает производительноть файлового ввода вывода, заставляя быстрый CPU простаивать в ожидании завершения записи на диск.
XFS использует упреждающую запись в журнал транзакций, чтобы собрать все изменения метаданных и записи о них в журнале в один дисковый запрос и записать их асинхронно, не заставляя процессор ждать завершения дисковой операции. Были предложены и другие схемы для решения этой проблемы, например журнально-структурированне файловые системы (log structured file systems), shadow paging, soft updates (до сих пор применяется с FFS во всех BSD-системах (пер.)) и пр., однако мы считаем, что журналирование является оптимальным сочетанием гибкости, производительноти и надежности, т.к. оно обеспечивает нас быстрым и эффективным механизмом обновления и восстановления метаданных без необходимости отказа от способности выдерживать рабочие нагрузки синхронной записи (необходимой, к примеру, для NFS-сервера) и не лишая нас возможности поддерживать большие непрерывные файлы. Глубокий же анализ указанных схем выходит за рамки этого документа.
Асинхронное журналирование транзакций
Традиционные схемы упреждающего журналирования пишут в лог синхронно, до объявления о завершении транзакции и разблокирования ресурсов. Конечно, эта схема гарантирует непрерывность обновления метаданных, однако она ограничивает скорость внесения изменений в файловую систему скоростью, с которой та способна записывать транзакции в журнал. Не смотря на то, что XFS обеспечивает возможность последовательноо внесения изменений в файловую систему, например, когда ее данные экспортрируются через NFS, нормальный режим ее работы предусматриваетасинхронную запись в журнал. Естественно, мы гарантируем, что данные не могут быть сброшены на диск, пока запись о запрашиваемых изменениях не будет внесена в дисковый (on-disk) журнал. Однако вместо того, чтобы удерживать измененные ресурсы заблокированным до завершения записи транзакции, мы разблокируем ресурсы и “запираем” их в памяти до тех пор, пока все необходимые записи не будут внесены в дисковый журнал (в “запертые” таким образом структуры можно вносить изменения, но на диске они отразятся только по завершении транзакции (пер.)). Ресурсы разблокируются, как только транзакция будет записана в журнальный буфер в памяти – это позволяет сохранить порядок внесения изменений без ущерба для производительноти.
Асинхронное журналирование имеет 2 выгодные черты. Первая – множество изменений может быть сгруппировано и записано на диск одной операцией. Это увеличивает эффективность записей в журнал на системах с дисковыми массивами. Вторая – скорость обновлений метаданных обычно не зависит от производительноти конкретного оборудования. Конечно, эта независимость ограничена количеством памяти, выделяемой под буферизацию журнала, однако она все равно намного быстрее синхронных обновлений в старых ФС.
Использование отдельного устройства для журнала
При высокой интенсивности внесения изменений в метаданные производительноть этих изменений все еще будет ограничена скоростью сброса журнального буфера на диск. Это происходит, если транзакции вносятся в буфер быстрее, чем он пишется на диск. Для подобных случаев XFS предусматриваетвозможность вынесения журнала на устройство, отделенное от основной файловой системы. Это может быть как отдельный диск, так и карта энерго-независимой памяти. Метод размещения журнала в энергонезависимй памяти уже доказал свою исключительную эффективность на high-end OLTP системах. Он может оказаться особенно полезен в случае экспорта XFS через NFS-сервер (когда все изменения метаданных должны вноситься синхронно) – как для увеличения производительноти, так и для уменьшения времени ожидания завершения транзакции.
Применение параллелизма
XFS построена для применения на больших производительны многопроцессорнх системах с разделяемой памятью. Поддержка параллелизма на таких машинах упирается только в один централизованны ресурс – журнал транзакций. Все другие ресурсы файловой системы сделаны независимыми либо на уровне allocating groups, либо на уровне отдельных inode. Это позволяет параллельно размещать и освобождать inodes и блоки в любом месте файловой системы.
Журнал транзакций является самым оспариваемым ресурсом в XFS, т.к. через него проходят все изменения метаданных файловой системы. Однако, задачи менеджера транзакций очень просты: выделение памяти под буфер, в который транзакции копируют свои обновления, запись этих изменений на диск и уведомление транзакций о завершении записи. Если процесс сброса журнала на диск не отстает от внесения изменений в журнальный буфер, централизованноть этой структуры не является проблемой. Однако при больших непрерывных нагрузках на механизм журналирования (например, когда программы постоянно создают и удаляют файлы, не делая ничего другого) скорость обновления метаданных все еще будет ограничена производительнотью дискового ввода-вывода.
В этом разделе приводятся описания различных тестов производительноти и несколько диаграмм и таблиц результатов. Материал довольно прост и в переводе не нуждается. Интересующиеся могут посмотреть его в оригинальном документе:
